一、電氣控制系統：
畫面顯示功能 |
.采用人機交互方式,采用觸摸式輸入、控制 .溫度設定(SV)實際(PV)值直接顯示 .可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 .執行程序動作狀態顯示 . 語言轉換可以切換繁中/英文 . 7.5寸液晶彩色顯示屏 |
程序容量及控制功能 |
.可使用的程序量:**大120組 , 程序間可設定聯結使用 .可重復執行命令:每一個命令可達9999次 .具有高溫開始/低溫開始/常溫開始；二區或三區沖擊功能 .具有預熱，預冷功能, .程序執行中具有跳段,保持功能 .具有6組PID參數設定 .具有斷電程序記憶,復電后自動啟動并接續執行程序功能 .具有溫度等待計時功能 .數據采集,導出,查看圖形功能 .具有預約啟動及關機功能 .具有日期,時間調整功能 .按鍵及畫面鎖定(LOCK)功能 .可作自動循環沖擊或手動選擇性沖擊 .故障病歷表顯示功能 .屏幕可作背光調整,可設定背光時間 .PID自動演算和FUZZY控制 |
RS-232 通訊接口 |
可顯示曲線,數據采集 可做為監控及？叵低 |
SD存儲卡 |
標準配置2G存儲卡，可記錄試驗數據兩年 |
運轉方式 |
程序循環模式 |
設定范圍 |
根據設備的溫度工作范圍調整(上限+5℃，下限-5℃) |
顯示分辨率 |
溫度：0.1℃；時間：0.1min; |
輸 入 |
熱電偶 |
循環風機 |
低噪音多翼離心風機 |
加熱器 |
進口鎳鉻合金電加熱器 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） |
控制方式 |
抗積分飽和PID BTC平衡調溫控制方式(溫度試驗設備) |
附屬功能 （標準配置） |
故障報警及原因、處理提示功能 斷電保護功能 上下限溫度保護功能 自診斷及自動停止功能 |
軟件使用環境 |
IBM PC兼容機，PⅡ以上CPU，128M以上內存，簡體中文Windows2000或簡體中文 WindowsXP操作系統 |
溫度測量 |
T熱電偶 |
制冷系統 |
|
制冷方式 |
為了保證試驗室降溫速率和**低溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現 |
制冷壓縮機 |
采用德國博客進口低溫壓縮機 |
冷卻方式 |
水冷式殼管式冷凝器，冷卻水塔散熱 |
蒸發器 |
翅片管式換熱器 |
蒸發冷凝器 |
采用高溫銅釬焊的版式換熱器，具有表面積。隕**損失。蝗刃矢 |
節流裝置 |
熱力膨脹閥、毛細管 |
油分離器 |
將壓縮機排出的高溫高壓制冷劑氣體混有的冷凍油滴分離下來，并返回到壓縮機曲軌腔供壓縮機潤滑和降溫用 |
干燥過濾器 |
吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發 生冰堵和臟堵 |
制冷劑 |
采用環保制冷劑R404a/R23作為本制冷系統的制冷介質 |
二、技術參數指標：
產品名稱 |

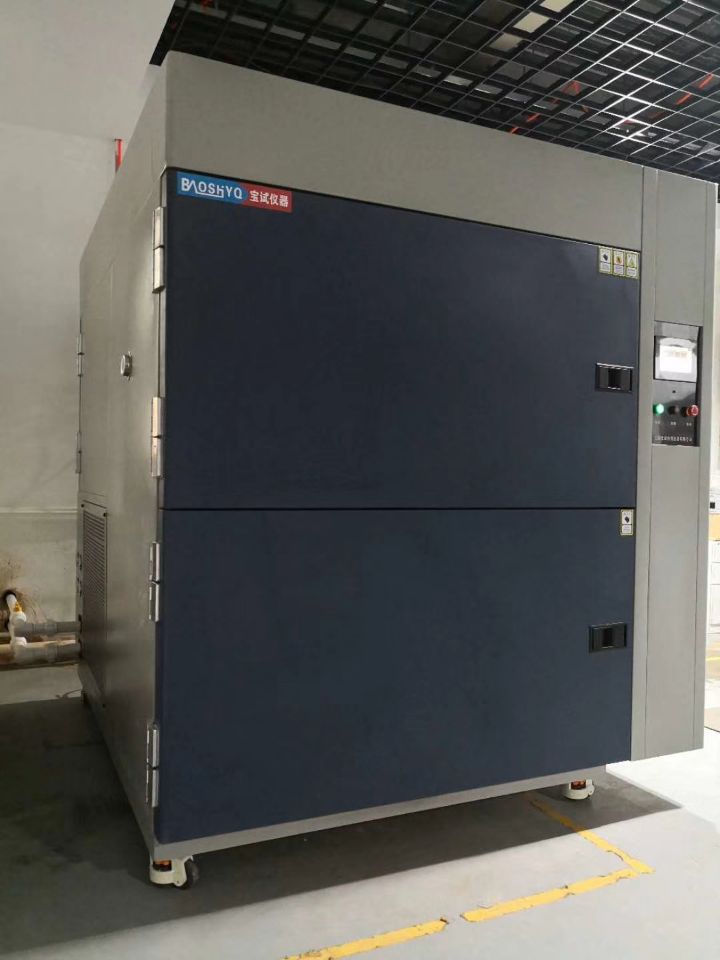

冷熱沖擊試驗機（兩箱式） |
型號 |
BS-80HB |
試樣限制 |
本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 |
容積、重量和尺寸 |
|
標稱容積 |
80 L |
內箱**尺寸 |
500×400×400 W×H×D（mm） |
外形空間 |
約1200×2063×1550 W×H×D（mm） |
重量 |
550㎏ |
噪音 |
75db以內（離機臺正面1米并離地面1.2米處測量） |
**大功率 |
27.5KW |
**大電流 |
33A |
供電條件和電源
|
AC380V三相四線 +保護接地 電壓允許波動范圍：±10%V 頻率允許波動范圍：（50±0.5）ＨZ TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關**獨立控制本設備使用 |
性能指針 |
|
功能要求 |
1.（空氣）室內空間制冷、加熱； 2.根據溫度設定，室內空間達到設定溫度 3.分為高溫區、低溫區、兩個部分 4、兩個區獨立，通過吊籃切換溫度 |
使用環境條件 |
1、環境溫度為5～30℃、相對濕度≤85%R.H； 2、安裝場地**是平坦無振動之地面； 3、設備需遠離熱源及易燃、易爆物質； 4、安裝位置不能受陽光直接照射，并維持室內空氣流通； 5、設備安裝場地需清潔，不能安裝在灰塵較多的地方或排塵口等 |
三、結構特征：
設備布局 |
設備設計為整體式結構，正前方為工作室，制冷機組安裝在設備后側空間內，電器控制箱及吊籃升降控制裝置安裝在設備右側位置。設備底部安裝移動腳輪及定位腳杯可方便設備移動及定位，高溫室與低溫室上下結構，可快速移動吊籃實現溫度快速交變，同時占地面積較小節約使用場地 |
箱體外殼 |
采用1.2mm厚冷軋鋼板經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理后高溫噴粉烤漆處理表面，**防止生銹。 |
保溫材料 |
采用耐高溫玻璃纖維棉+聚氨酯硬質發泡膠制作而成混合保溫層，保溫效果明顯 |
箱體內膽 |
采用1.2mm厚SUS304#不銹鋼經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理，精美大方 |
斷熱層 |
高溫區與低溫區間采用加厚保溫層斷熱，吊籃移動孔連接板采用環氧樹脂板斷熱 |
吊籃 |
吊籃由底部隔熱端蓋板、中間樣品放置框架、頂部隔熱端蓋板、配重塊、吊籃提升鏈條等幾個部分組成。 采用SUS304#不銹鋼制作成整體框架，上下端蓋內嵌入耐高溫玻璃纖維棉，進行隔熱處理，**防止溫度互傳影響制冷效果 樣品架框采用網孔板結構，縱向設置樣品架高度調節分度架，可調節樣品架間距，同時不會阻擋氣流循環，保證箱內溫度均勻性 吊籃底部端蓋內鑲嵌配重塊，保證低溫測試密封良好 |
箱門 |
高溫區及低溫區分別開門，均為單開門 防爆把手 硅膠密封條，保證箱門密封不泄漏 |
空氣循環風道 |
內置高溫區、低溫區空氣間，內置加熱器、制冷蒸發器及循環風機，高溫沖擊時，高溫熱空氣由循環風機攪拌均勻后經過出風口百葉窗調節風向均勻的通過吊籃樣品區然后從回風口回收，強制熱風循環，低溫沖擊時，冷空氣由循環風機攪拌均勻后經過出風口百葉窗調節風向均勻的通過吊籃樣品區然后從回風口回收，強制冷空氣循環。高溫區及低溫區氣流循環系統獨立，中間通過吊籃切換，將吊籃在高溫區和低溫區之間通過氣缸往復推動，從而達到溫度快速交變和室內溫度均勻分布 |
控制面板 |
臺灣威綸型液晶觸摸式可編程控制器、吊籃初始位置切換開關 總電源開關、運轉指示燈、異常指示燈、結束指示燈、除霜指示燈、電源指示燈、USB通訊接口 |
配電控制柜 |
總電源斷路器、控制器、配電板、散熱風機、超溫保護器 、氣缸、空氣壓力保護器等 |
冷凍機械室 |
內部安裝制冷機組及配件 |
運輸方式 |
整機運輸 |
測試物料架 |
不銹鋼SUS304# 格柵式置物架2片(承重≦30kg/片) 可調整間距40mm |
