一．產品名稱 |

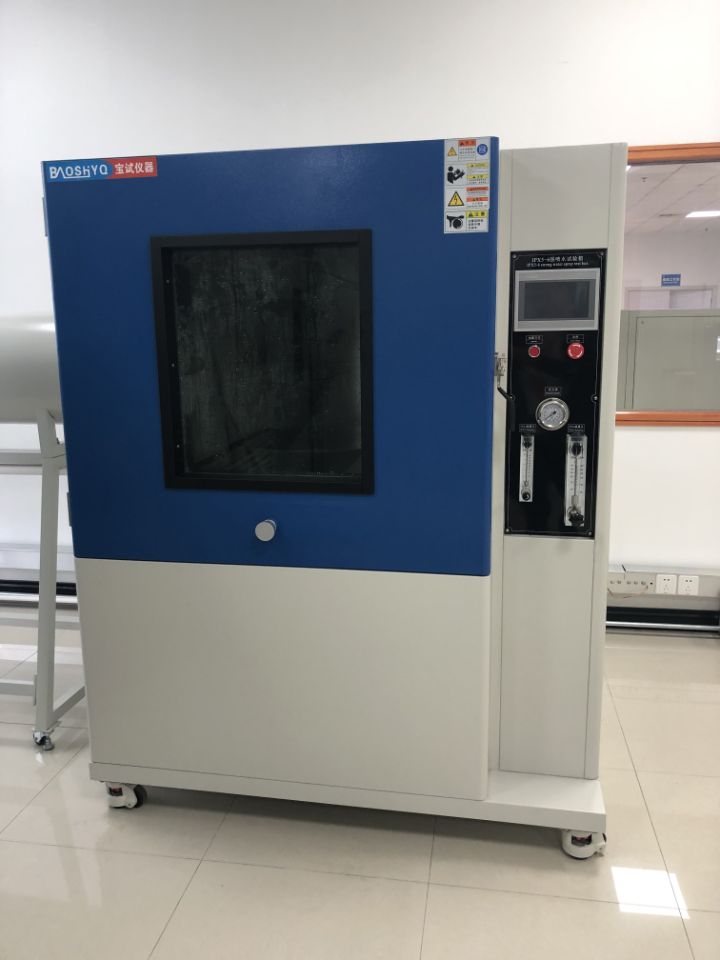

IPX5-IPX6淋雨試驗機 |
二．產品型號 |
BS-500LY |
三．設備概述 |
應用背景：自然界水（雨水、海水、河水等）對產品和材料的破壞，每年造成難以估計的經濟損失。所造成的損害主要包括腐蝕、褪色、變形、強度下降、膨脹、發霉等，特別是電器產品因雨水造成短路而極易釀成火災。因此針對特定的產品或材料進行外殼防護水試驗是必不可少的一道關鍵程序。 一般應用領域：戶外燈具、家用電器、汽車配件及其他電子電工產品。 |
|
設備功能：該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。 |
四．執行標準 |
符合 IEC60529:1989 +A1:1999 +A2：2013《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.5、14.2.6 條款與圖 6 及 GB7000.1《燈具 **部分：一般要求與試驗》9.2.6、9.2.7 條款及圖 9.5 要求。 |
五．設備特點 |
1、適用于進行產品的IPX5、IPX6防水等級測試。 2、整體式結構，無需操作人員手持噴槍進行試驗，固定好樣品即可開始測試。 3、外殼由國產**鋼板加工而成，表面噴涂烤漆，美觀耐用。 4、內箱、轉臺采用SUS304#不銹鋼材料加工制造，確保長時間不生銹。 5、轉臺使用調速電機，速度在標準范圍內無級可調；并能控制正反向轉動（適合帶樣品通電測試，防止繞線）。 6、噴水流量通過流量計調整（手動調節）。 7、噴嘴：依照IEC60529之規格承制（如下圖）
8、轉臺上安裝有樣品電源插座（AC220V,10A），樣品電源通斷電時間可通過程序控制：停電（0-999min）—通電（0 -999min）—停電（0-999min），適用于樣品在測試中需要通斷電。 9、測試時間可在觸控屏設定，時間設定范圍：0-999min（可調），測試完成后，自動停機。 10、控制系統采用7寸觸控屏+松下PLC，電氣元件采用如LS、歐姆龍等進口品牌；接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。 11、試驗箱內安裝有LED防水照明燈，方便對測試樣品的觀察。 12、設備自帶水箱，循環用水，無需建專業防水試驗房。水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警監測，**防止水泵缺水干轉而損壞。 13、噴槍可上下擺動，加上轉臺的轉動，基本實現對樣品表面的全噴淋。 |
六．技術參數
結構參數
設備外尺寸
長3800*進深1050*高1700mm（含導水管2450mm）
內箱尺寸
長800*進深800*高800mm
儲水箱容積
約40L，長560×寬250×高280mm
樣品轉臺尺寸
直徑400mm
IPX5噴水孔徑
直徑6.3mm
IPX6噴水孔徑
直徑12.5mm
功能參數
IPX5噴水流量
12.5±0.625（L/min）
IPX6噴水流量
100±5（L/min）
流量控制方式
手動調節 （轉子流量計）
）
噴水距離
約2.8米 （噴嘴離轉臺**的距離）
噴槍固定方法
機械固定 （程序設定、調節噴槍角度）
轉臺**大承重
50KG
轉臺升降范圍
不可升降（固定式）
噴水方式
循環噴水
電氣參數
控制系統
（觸控式）7寸觸摸屏+PLC
設備電源
380V
試驗樣品電源
220V
設備功率
3.0KW
安全保護功能
漏電保護、缺水保護、短路保護
