設備布局

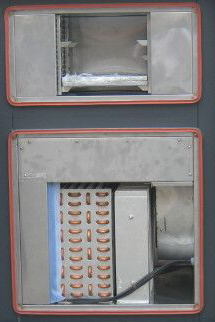

設備設計為整體式結構，正前面上方為試驗工作室，前面下方為預熱工作室，后面上方為預冷工作室，后面下方為制冷機組機械室，設備頂部安裝常溫沖擊循環風道及送風機，設備右側為電器控制箱。設備底部安裝移動腳輪及定位腳杯可方便設備移動及定位，預熱工作室、預冷工作室、常溫沖擊室、試驗工作室間通過風門切換互通，從而實現溫度快速交變的目的，同時占地面積較小節約使用場地。

箱體外殼

采用1.2mm厚冷軋鋼板經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理后高溫噴粉烤漆處理表面，**防止生銹。

外觀烤漆顏色：可根據客戶要求來定制

保溫材料

采用耐高溫玻璃纖維棉+聚氨酯硬質發泡膠制作而成混合保溫層，保溫效果明顯

箱體內膽

采用1.2mm厚SUS304#不銹鋼經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理，精美大方

產品箱門

預熱工作室、預冷工作室、試驗工作室分別開門，均為單開門

防爆把手

硅膠密封條，保證箱門密封不泄漏

產品風門

風門采用SUS304#不銹鋼加工成活動小門，小門上安裝有硅膠密封條及斷熱保溫層，小門內側采用環氧樹脂板斷熱，**防止熱量互串，小門動作采用氣缸推動切換，自動循環控制，操作簡單。

斷熱層

預熱工作室、預冷工作室、常溫沖擊室、試驗工作室間采用加厚保溫層斷熱，接口處采用耐高溫環氧樹脂板斷熱，**防止熱量互串達到節能的目的；同時預熱工作室、預冷工作室、試驗工作室箱門內板均采用環氧樹脂板進行斷熱，**防止熱量傳到設備外表影響設備安裝控件溫度，安全可靠。

排氣管道

設備頂部設置有排氣管，可將此管連接到室外，以免高低溫沖擊時影響設備安裝空間溫度

空氣循環風道

預熱工作室內安裝加熱器、循環風機，內循環風道、溫度監測探頭、風門等；預冷工作室內安裝制冷蒸發器、儲冷片、加熱器、循環風機、內循環風道、溫度監測探頭、風門等；常溫沖擊室安裝有鼓風機、風門、排氣管等；測試工作室安裝有循環空氣導風網孔板、樣品放置托盤、托盤分度架、溫度監測探頭等。預冷、預熱階段常溫沖擊區不工作，高溫區及低溫區氣流進行內循環，快速將預熱區及預冷區空氣溫度達到預設定值；根據需要可選擇高溫或低溫開始沖擊測試。高溫沖擊測試時根據控制器發送指令控制預熱區風門工作，氣流經過測試工作區導風網孔板及測試樣品后返回到預熱區，此時常溫沖擊區不工，低溫區進行內部循環；低溫沖擊測試時根據控制器發送指令控制預冷區風門工作，氣流經過測試工作區導風網孔板及測試樣品后返回到預冷區，此時常溫沖擊區不工，高溫區進行內部循環；常溫沖擊時，根據控制器發送指令控制常溫沖擊區風門及鼓風機工作，鼓風機將設備安裝空間的氣流導入，經過測試工作區導風網孔板及測試樣品同時將測試工作區熱氣流或冷氣流排出室外，此時高溫區與低溫區進行內部循環。根據要求可設置多次循環自動控制；從而達到溫度快速交變和室內溫度均勻分布。

引線測試孔

在測試工作室左側開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞

控制面板

臺灣威綸型液晶觸摸式可編程控制器

總電源開關、運轉指示燈、異常指示燈、結束指示燈、、電源指示燈、USB通訊接口

測試物料架

不銹鋼SUS304#格柵式置物架2片(承重≦30kg/片)

可調整間距40mm

制冷方式

為了保證試驗室降溫速率和**低溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現

制冷壓縮機

采用德國博客進口低溫壓縮機

冷卻方式

水冷式殼管式冷凝器，

水塔以及安裝

選配：采用品牌冷卻水塔，水循環散熱使用，流量8噸/小時

蒸發器

翅片管式換熱器

蒸發冷凝器

采用高溫銅釬焊的版式換熱器，具有表面積。隕**損失?；热惺?/span>

節流裝置

熱力膨脹閥、毛細管

油分離器

將壓縮機排出的高溫高壓制冷劑氣體混有的冷凍油滴分離下來，并返回到壓縮機曲軌腔供壓縮機潤滑和降溫用

干燥過濾器

吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發 生冰堵和臟堵

制冷劑

采用環保制冷劑R404a/R23作為本制冷系統的制冷介質

制冷系統特點

全系統管路均作通氣加壓22kg檢漏測試。

加溫、降溫系統完全獨立。

配有本公司專業技術特點，防高溫高壓氣流同流開冷機損壞系統。

所有冷凍系統動作程序，完全由微電腦控制器控制。

壓縮機底部有接水盤，能夠將結霜產生的凝露水收集起來。

壓縮機自帶PTC溫度傳感器，當壓縮機超溫時，實現超溫保護。

壓縮機自帶油壓保護器，實現壓縮機油壓保護。

高低壓保護裝置，在設備工作過程中對制冷劑的壓力進行監控，一旦制冷劑壓力高于系統的極限壓力或低于系統所設定的**低壓力，立刻發出報警，并切斷電源，直到故障排除。

制冷系統全使用進口品牌配件，質量可靠，保證系統的穩定性。
